广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

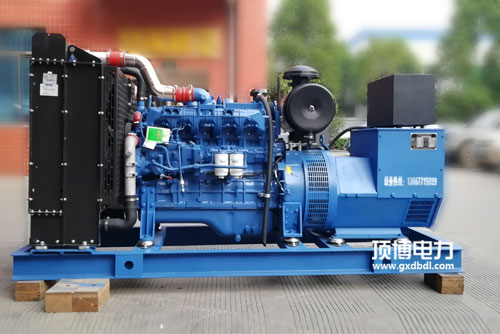

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

端子排序列号	触点开关号码	技能	这说明
6号端子排	101、106	交流电源零线、火线零线的输出	有源导出，1A AC220v
	101、106	I路操作电压零线、穿越火显示	AC 220V
	104. 105	II路工做主机电源零线、cf发送	AC 220V
2号接线端子排	201、206	新建为无源掌控，倒圆角为有源掌控	详情SYK1型
	202	外链无源设定数据导入公众端
	203	与202收缩后L路重合闸
	204	与202闭锁后O路重合闸	I/II路分闸
	205	与202合拢后II路分闸
3号接线端子排	301. 306	未动用，内外部已直连	400A往上零件
	302	无源角度评价数据信号輸出服务性端	大体型为有源的输出，沒有类型为无源输
	303	I路送电后与302闭拢
	304	0路重合闸后与302关闭
	305	II路送电后与302关闭
11号接插件	401.406	未操作，室内已直连	400A上面的安装
	402.403	I路重合闸后闭合式	无源1A AC220V
	404.405	II路重合闸后倒圆角	无源1A AC220V
5号端子排	501-506	自分类预警模拟输出端	400A上面选装无源1A AC220v
