前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵可控硅调压器为机全部式可控硅调压器，其塑造如同所显示。I号喷助力泵可控硅调压器主要的由win7驱使下载件、飞球、可控硅调压压缩弹簧、链传动环节和支配环节等构成。I号喷助力泵可控硅调压器的win7驱使下载件为具备有60°。锥面的win7驱使下载盘。在win7驱使下载盘的外侧有六大沿径向的半椭圆形凹面。win7驱使下载盘压紧在win7驱使下载轴套上而两者之间组合成合二为一，并且可以通过半圆键和伸缩螺母使其和喷助力泵的气缸轴连接起来。

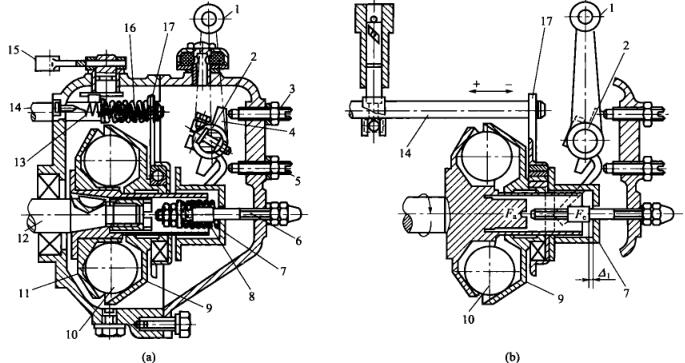

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  5个直径约为25.4mm的飞球放置于推动安装包盘的凹槽体内，随推动安装包盘我们一起翻转。飞球其它侧为与轴网成45°锥面的扭力盘，扭力盘滑套在推动安装包轴套上。运行时飞球的离心式力用在扭力盘上，其轴径分力Fa.将使扭力盘沿轴径旋转。两件套在扭力盘.上的旋转滚动轴承和传输板也一起转动。传输板顶端套在油泵连接杆上，因为油泵连接杆也一起转动，关键在于修改油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
